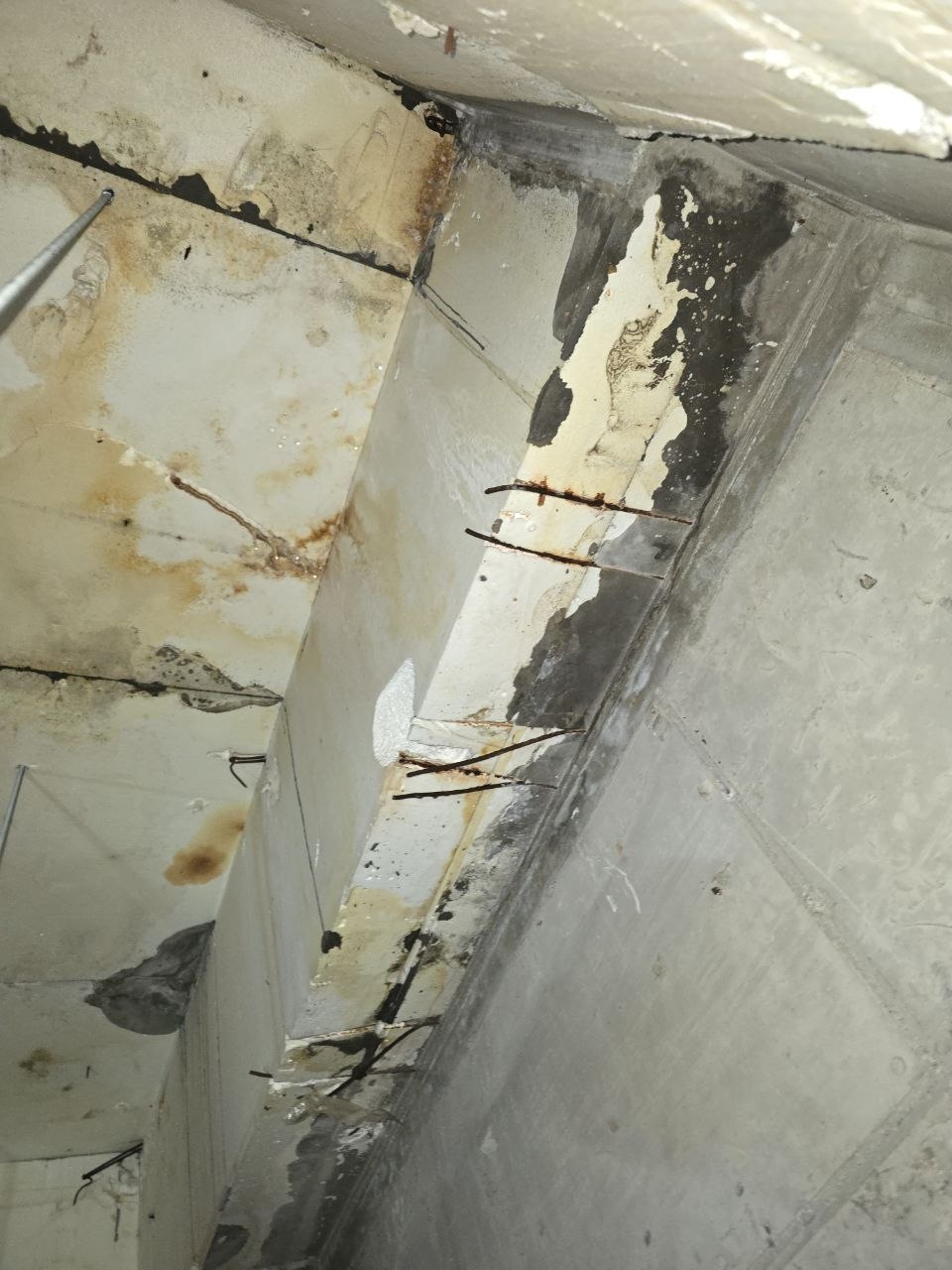

상부 콘크리트 슬라브의 지속적인 균열과 누수로 인해 실내 기계 설비 및 보관 물품의 2차 피해가 우려되는 현장이었습니다. 기존 환기 덕트와 냉방 설비, 배관 등이 복잡하게 얽혀 있는 구조였기 때문에, 누수 지점을 안전하게 포집하여 지정된 드레인 라인으로 자연 배출하는 맞춤형 금속 유도 배수판(물받이) 시스템을 신속하게 설계·시공했습니다.
완벽한 내부식성을 보장하기 위해 고급 스테인리스 스틸(SUS304) 판재를 정밀 가공하여 배수판을 제작하였으며, 구조적 안정성과 완벽한 배수 구배를 확보하는 데 집중하여 작업을 진행했습니다.
1. 현장 개요 및 시공 포인트
- 공사 내용: 천장 콘크리트 슬라브 누수 우회용 맞춤 스테인리스 배수판 제작 및 고정 시공
- 주요 자재: 고내식성 스테인리스 스틸(SUS304 304HL 판재), 전산볼트(행거 볼트) 및 세트 앙카, 드레인 소켓, 배수 주름관, 내수성 실리콘 실란트
- 시공 포인트: 덕트 및 기계 설비 간섭을 극복한 맞춤 절곡 설계, 물고임 방지를 위한 미세 배수 구배 형성, 견고한 전산볼트 앙카링을 통한 하중 지지 안정성 확보
2. 주요 시공 공정
① 현장 정밀 계측 및 맞춤 가공
누수가 발생하는 슬라브 면적과 환기 덕트, 배풍 장비, 에어컨 등 천장 설비의 간섭 범위를 3차원으로 정밀 계측했습니다. 계측된 데이터를 기반으로 누수 범위를 빈틈없이 커버할 수 있도록 고내식성 SUS304 스테인리스 판재를 레이저 재단하고 정밀 절곡 가공하여 맞춤형 배수판 구조체를 제작했습니다.
② 고품질 자재 결합 및 구조적 안정성 확보

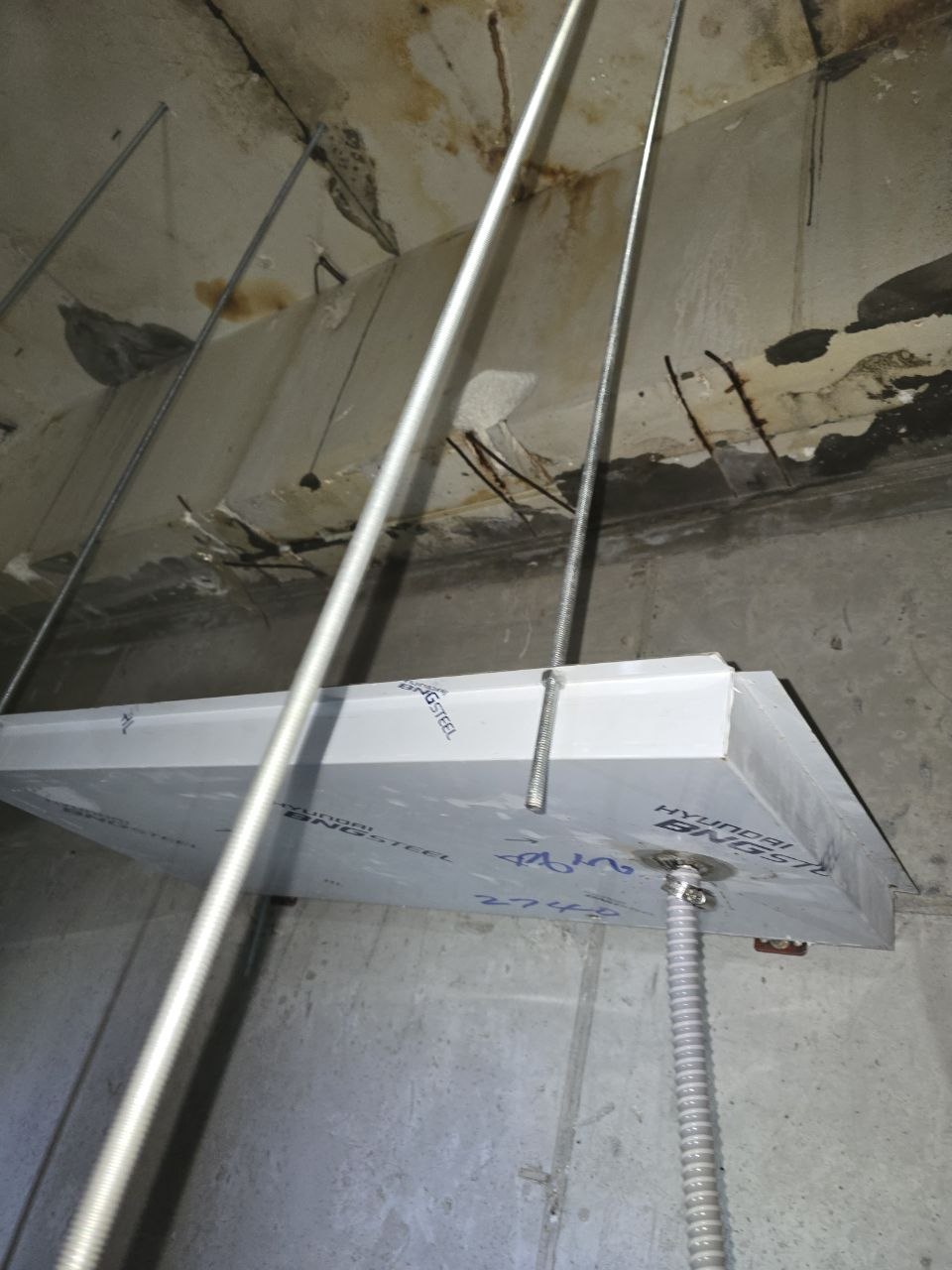

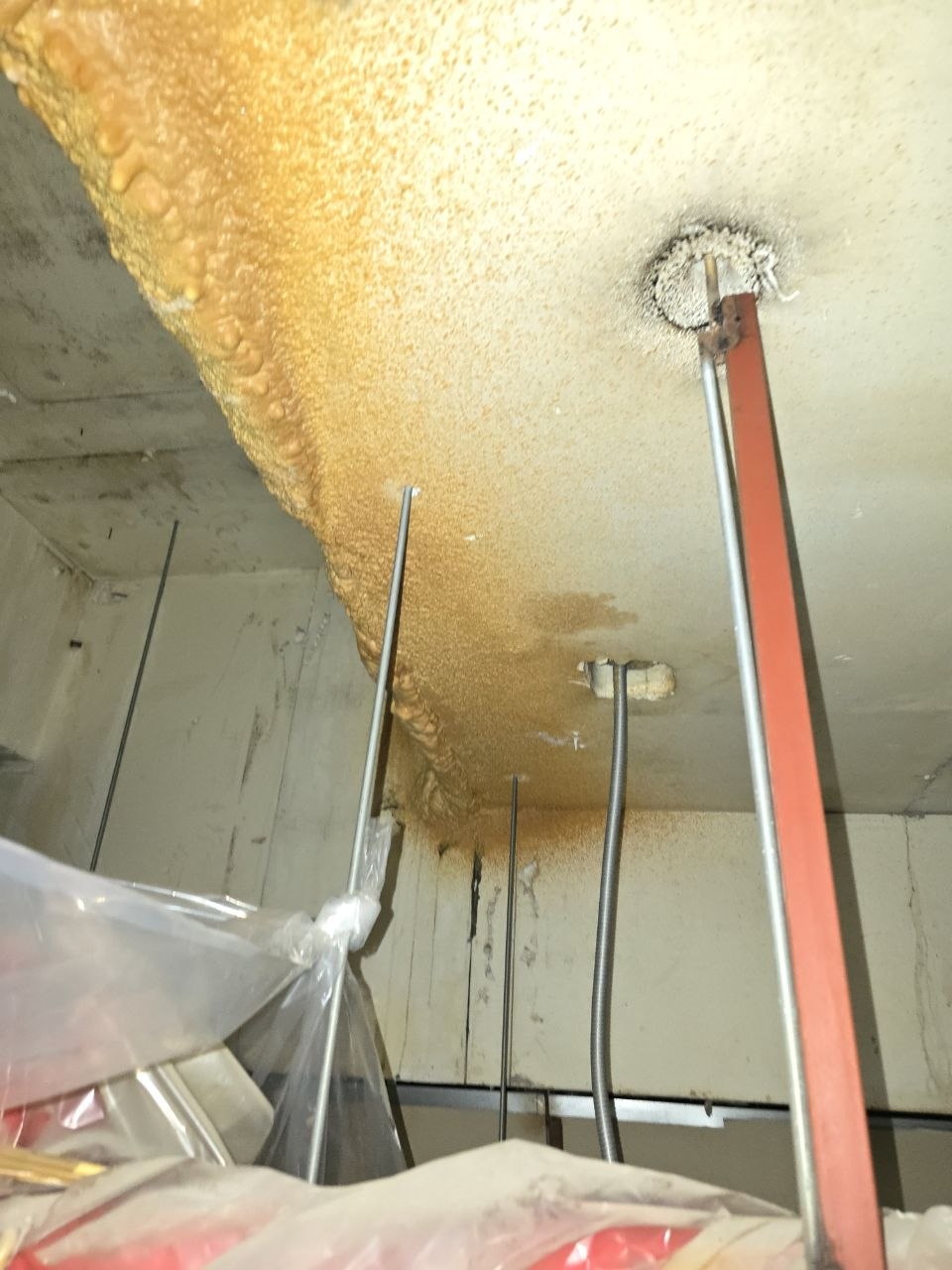

콘크리트 슬라브의 견고한 위치를 선별하여 고하중 앙카를 정밀 타설하고, 전산볼트를 체결해 금속 배수판을 단단히 고정했습니다. 물이 자연스럽게 배수구 방향으로 흐르도록 정밀 수평계를 활용해 배수 구배를 형성하였으며, 장기적인 하중과 진동에도 처짐이 없도록 견고한 지지력을 완성했습니다.
③ 접합부 마감 및 정밀 하드웨어 세팅

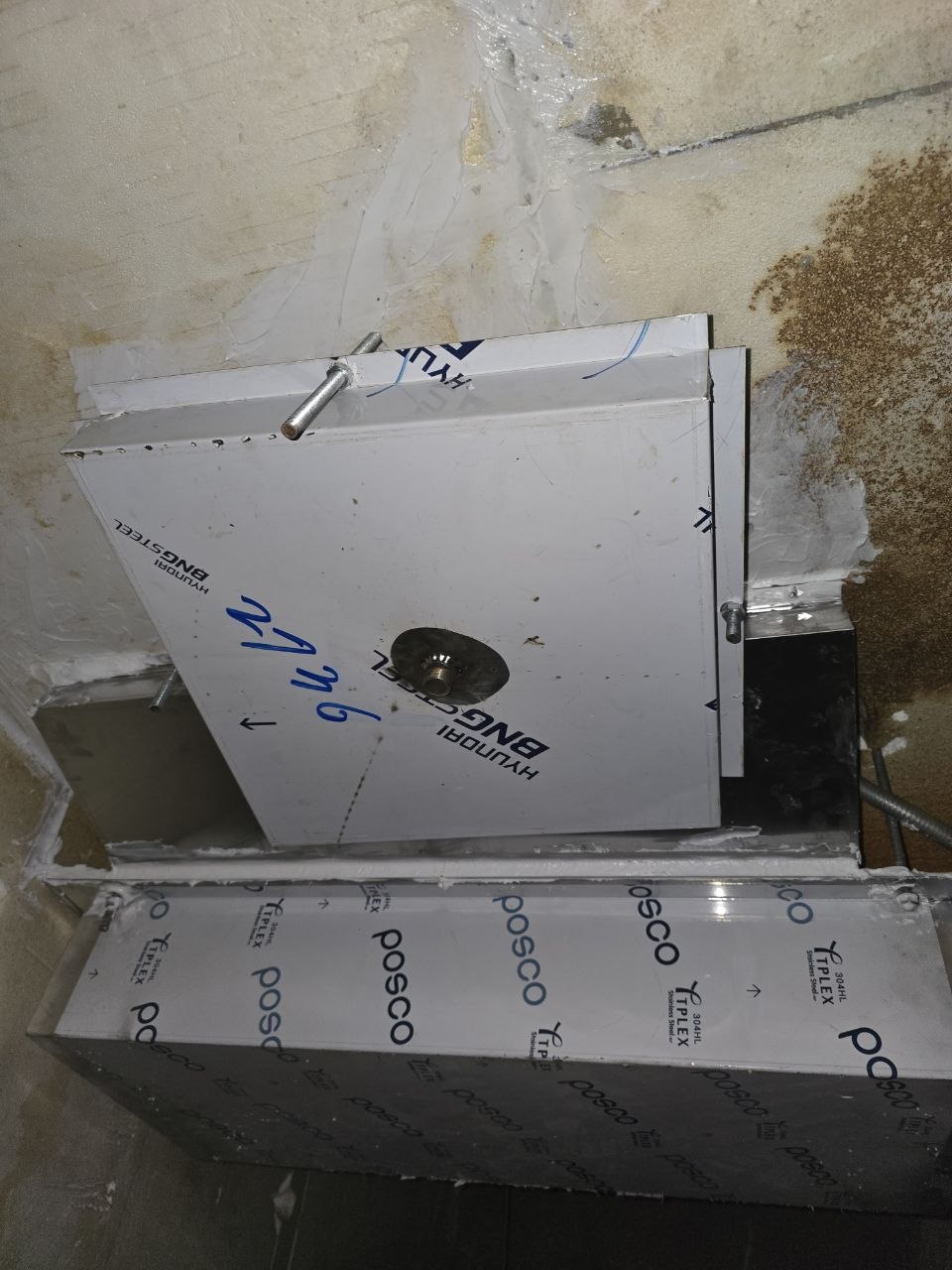

배수판 테두리와 콘크리트 구조물이 만나는 틈새에는 고기능성 실리콘 실란트로 꼼꼼하게 실링 처리하여 비산되는 물방울까지 완벽하게 가두었습니다. 또한 배수판 하부에 드레인 소켓 피팅을 체결하고 배수 호스를 연결하여 집수된 물이 지정된 방류 라인으로 원활히 우회 배출되도록 세팅을 마쳤습니다.
3. 시공 완료 및 기대 효과
시공 후 복잡한 천장 배관 환경 속에서도 슬라브 누수를 100% 안전하게 유도·배출하는 시스템을 완벽히 구축했습니다. 기계 설비와 바닥 적재물의 침수 피해를 근본적으로 차단하였으며, 녹 발생 없는 SUS304 스테인리스 자재를 사용하여 장기적인 내구성과 청결한 환경을 확보했습니다.
